Le kit Wallbox2 MP3 permet de recréer les conditions d’utilisation d’origine de votre wallbox SEEBURG 3W1. La place disponible à l’intérieur d’une 3W1 est cependant limitée et nous avons donc décidé de vous faire ce tuto dédié à la plus belle des wallbox.
En moins de 2 heures vous aurez réalisé l’installation du kit et vous pourrez profiter durant de longues heures de la musique que vous aurez chargé dans une simple carte SD.
Le choix du titre diffusé se fera comme à l’origine en tapant la lettre et le chiffre correspondant au morceau de musique de votre choix.
Le descriptif ci dessous permet de réaliser le montage à l’intérieur de la wallbox.
Il ne pourra se faire qu’à la condition de supprimer le monnayeur et le réceptacle de pièces de monnaie pour libérer l’espace suffisant nécessaire au montage.
Mais ainsi, votre 3W1 deviendra un véritable jukebox indépendant sans carte extérieure.
Comme toujours,vous trouverez dans votre kit :
-
Carte électronique wallbox2mp3
-
Bloc d’alimentation 5volts modèle US (y compris pour les pays Européens)
-
Entretoises et visserie de montage.
Et vous aurez besoin en complément de :
-
Cordon d’alimentation secteur avec prise électrique (suivant votre pays)
-
Porte fusible, et fusible 1 à 2 ampères.
-
Transformateur 24vots alternatif 30 à 50 VA.
-
Petite longueur de fil électrique souple de petite section (0.34 à 0.5 mm°)
Et Pour réaliser le montage très exactement comme nous l’avons fait ,il vous faudra :
-
2 Cosses femelles FAST-ON.
-
3 cosses à fourche pour vis M3.5
-
Forêt de diamètre 2.5 mm. / 6.5mm.
-
Taraud M3 mm.
-
Gaine thermo-rétractable de différents diamètres
- du vernis à ongle pour le marquage
L’outillage nécessaire est très commun ,soit:
-
Tourne-vis
-
Pince coupante
-
Pince à sertir les cosses.
-
Perceuse sur colonne ou portative
-
Clé de 10
Avant de réaliser le montage, vous devrez vous assurer que la wallbox est parfaitement
opérationnelle.
Les divers contacts de la roue de codage doivent être préalablement nettoyés.(voir tuto d’entretien)
Nous conseillons un démontage et nettoyage complet avant équipement.
L’ensemble devra être débarrassé de son ancien câblage éventuel.
La wallbox préparée se présente ainsi :
seeburg 3w1 opened -
Ouvrez et déposez sur votre plan de travail le contenu du sachet de visserie, et
Montez les 4 entretoises et vis sur la carte.
Déposez une goutte de vernis à ongles sur le bout des tiges filetées pour marquer l’emplacement des perçages.
appliquez la carte électronique dans le fond de la wallbox pour marquer les points de perçage, puis retirez la carte.Votre marquage est fait :
Percez dans le fond de votre wallbox les 4 emplacements à l’aide d’une perceuse,
Puis taraudez au diamètre M3.
Vissez les 4 entretoises dans la seeburg.
montez la carte avec les vis fournies, bloquez modérément.
Retournez la wallbox et marquez le perçage du support de transformateur (vis diamètre 6)
en positionnant le transformateur au centre à 1 cm. Au dessus du bas.
Percez avec un forêt de diamètre 6.5mm.
Enfilez la vis fournie avec le transformateur de l’extérieur vers l’intérieur,montez une rondelle silicone, puis le transformateur, la deuxième rondelle silicone, la coupelle métallique, et enfin l’écrou.
Serrez très modérément avec une clé de 10 en prenant soin de centrer le transformateur sur son axe.

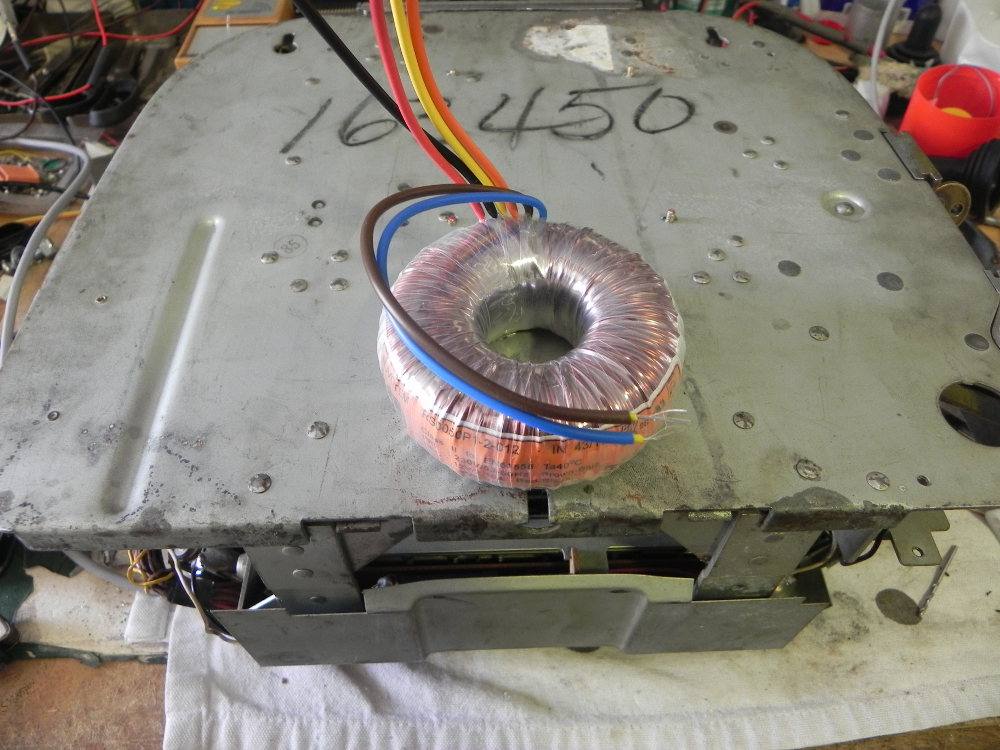

Le transformateur est désormais installé dans la 3W1 :
Rapportez les deux fils de sortie 24VAC du transformateur vers le bornier de raccordement de la wallbox situé en bas à gauche. Raccordez un des deux fils sur la borne de masse (chassis), raccordez le deuxième fil du transformateur avec un fil supplémentaire sur la borne 24vac.(fil rouge pour notre exemple). Raccordez un autre morceau de fil sur la borne signal (fil blanc pour notre exemple)
ramenez ces deux fils en attente vers la carte wallbox2mp2
branchez ces deux fils sur les bornes marquées : « wallbox 24VAC/ signal »
Le transformateur de notre exemple vient de chez RADIOSPARES référence 257-4963
La sortie est un deux fois 12 volts que nous avons branché en série pour obtenir 24 volts.
Nous avons inséré le porte fusible, et le fusible entre les deux enroulements secondaires.
Si votre transformateur possède une seule sortie 24 volts, insérez le porte fusible en série sur un des deux fils.
Voici notre montage :
Les travaux ont bien avancé, Il reste à câbler le primaire du transformateur 24 volts, et l’alimentation 5 volts de la carte.
Pour cela nous avons une astuce permettant de ne pas vous retrouver avec deux prises d’alimentation à raccorder au secteur.
Pour cela, précisez lors de votre commande que vous voulez une alimentation avec prise US.
Couper avec une scie, ou une grosse pince les deux broches de la prise deux millimètres en dessous du trou. (voir marquage sur la broche pas encore coupée)
Sertissez avec soin deux fils sur les cosses FAST-ON femelles qui devront obligatoirement être des modèles isolés.
Ecartez un peu l’intérieur des cosses avec une lame de tourne-vis pour faciliter l’insertion sur les broches de la prise.
Vérifiez soigneusement qu’aucune partie métallique n’est visible, (les cosses doivent impérativement recouvrir les broches)
Tirez un peu sur les fils pour vérifier que le sertissage est bon.
Nota : Ce type de montage peu se révéler dangereux car vous installez là un courant alternatif de 220V ou 110V suivant votre pays.De réels risques d’incendie ou de mort par électrocution existent lorsque l’on travail sur un tel courant.
Nous ne serions être tenus pour responsables en cas de sinistre ou de montage défectueux.
Au cas ou vous vous inspiriez de ce montage, ce dernier devra être réalisé avec le plus grand soin.L’isolation devra être parfaite,les sections de fils devront être suffisantes.Vous ne devrez jamais travailler lorsque le système est sous tension.Enfin,modifiez le montage en fonction des normes électriques en vigueur dans votre pays.
Ceci dit,nous pouvons continuer l’équipement de votre wallbox seeburg 3w1 .
Rassemblez les fils d’alimentation du transformateur 24VAC avec les fils provenant
Des cosses branchées à l’alimentation 5 volts, passez le cordon d’alimentation et sa
prise secteur à travers le trou situé en bas à gauche de la wallbox.
Rassemblez les deux groupes de 3 fils et vissez les sur un bornier isolé type « domino ».
Pour notre part, nous avons fait le choix de souder ces fils, et les isoler avec de la gaine thermo-rétractable.
Sécurisez le montage avec une seconde gaine plus grosse, et plus longue
recouvrant l’ensemble du raccordement. Pincez le bout avant qu’il refroidisse.
Il ne vous reste plus qu’a brancher la prise 5 volts provenant de l’alimentation
Dans l’embase de la carte wallbo2mp3.
Profitez en pour ranger les fils électriques, et les attacher avec des petits colliers
Type LEGRAND COLRING ref : 32030 (RS 620-2549)
Pour finir, munissez vous d’une carte SD. Rendez vous sur notre site en suivant ce lien :
http://www.wallbox2mp3.com/en/software/
téléchargez et installez le logiciel de configuration de votre carte.
Vous pourrez ainsi générer automatiquement les étiquettes (title strips) correspondant à la musique que vous souhaitez.
Vous pouvez désormais mettre sous tension votre 3W1, et profiter pleinement de votre travail pour de nombreuses années.
Ce tutorial a été réalisé avec le plus grand soin par des personnes expérimentées.
Nous espérons qu’il a permis de vous donner des idées pour mener à bien votre réalisation.
Toutefois, nous pouvons avoir commis des omissions ou des erreurs.
Dans ce cas vous voudrez bien nous les signaler, nous ne manquerons pas de les rectifier.
Dans tous les cas, nous ne pourrions être tenus pour responsable d’un quelconque dommage sur des personnes ou du matériel si nous ne sommes pas intervenus directement sur l’équipement.
Il vous appartient d’évaluer votre niveau de compétences, et faire réaliser le montage par du personnel confirmé ou professionnel en cas de doute.
Toute l’équipe wallbox3mp3 vous souhaite de profiter de votre wallbox ainsi équipée durant de longues années.
Si comme nous, vous souhaitez apporter votre aide pour le montage de nos produit sur d’autres wallbox, communiquez nous vos photo-reportages et vidéos,elles seront publiées sur notre site.
L’équipe wallbox2mp3 vous remercie.
